Plieninis arkos pastatas
Sukurtos arkos{0}}plieninės konstrukcijos ilgo{1}}tarpatramio reikmėms
Plieninis arkos pastatas yra konstrukcinė sistema, kurioje naudojami lenkti plieniniai elementai, kurie sudaro arkos -formos apkrovą-nešantį karkasą. Skirtingai nuo įprastų tiesių-karkasinių pastatų, arkos konstrukcijos paskirsto apkrovas per suspaudimą išilgai išlenkto profilio, sumažindamos lenkimo momentus ir užtikrindamos efektyvų ilgo-tarpatramio veikimą.
Žvelgiant iš gamybos perspektyvos, plieniniai arkiniai pastatai yra struktūriškai efektyvus sprendimas didelėms{0}}tarpatramio erdvėms, kur interjeras be kolonų, medžiagų optimizavimas ir statybos greitis yra labai svarbūs.
produkto pristatymas
Arkos sistemų struktūrinis principas
Pagrindinė plieninio arkos pastato konstrukcinė koncepcija yra apkrovos perdavimas gniuždymo jėgomis išilgai lenktų elementų. Vertikalios stogo ir aplinkos poveikio apkrovos per arkos geometriją nukreipiamos į pamatą, sumažinant priklausomybę nuo sunkių sijų ar vidinių kolonų.
Ši sistema užtikrina būdingą struktūrinį efektyvumą.
Pagrindinės konstrukcijos ypatybės:
- Lenktos plieninės arkos apkrovos{0}}guolio sistema
- Aukštas suspaudimo efektyvumas
- Sumažinti lenkimo įtempiai
- Išvalykite{0}}vidines erdves
Dizaino konfigūracija ir diapazono galimybė
Plieniniai arkiniai pastatai paprastai konfigūruojami kaip vieno{0}}tarpatramio arba kelių-pakopų konstrukcijos, atsižvelgiant į projekto plotį ir ilgį. Arkos profiliai, pakilimo-į-tarpatramio santykis ir atramos sąlygos optimizuojami projektuojant, kad būtų suderintas stiprumas, medžiagų naudojimas ir pagrindo reikalavimai.
Ilgas-tarpio našumas yra pagrindinis arkos sistemų pranašumas.
Dizaino lankstumas apima:
- Platūs tarpatramiai be vidinių kolonų
- Kintamas arkos aukštis ir kreivumas
- Pabaigos-sienos rėmas arba arkos-palaikomas fasadas
- Angų ir stoglangių integravimas
Gamybos ir formavimo technologija
Lenktos plieninės dalys gaminamos naudojant valcavimo-formavimo arba šaltojo-lenkimo procesus, kad būtų pasiektas nuoseklus kreivumas ir konstrukcijos vientisumas. Tikslus formavimas yra labai svarbus siekiant užtikrinti, kad arkos segmentai tiksliai atitiktų surinkimo metu.
Gamykloje{0}}kontroliuojama gamyba užtikrina matmenų nuoseklumą visuose segmentuose.
Gamybos pranašumai apima:
- Kontroliuojamas formavimo tikslumas
- Nuoseklus kreivumas išilgai arkos segmentų
- Stabilus jungties išlyginimas
- Sumažintas{0}}svetainės koregavimas

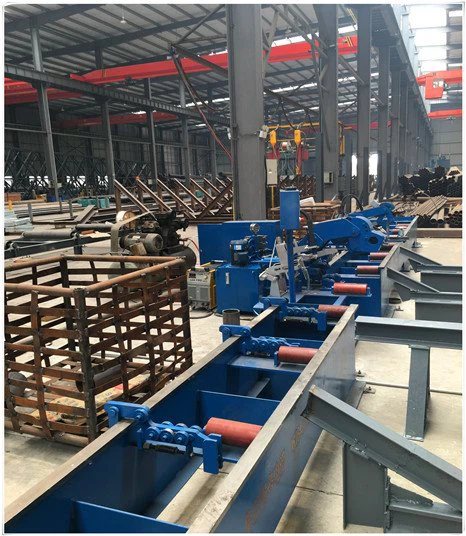

planavimo cepteur
planavimo cepteur
NC pjovimo staklės

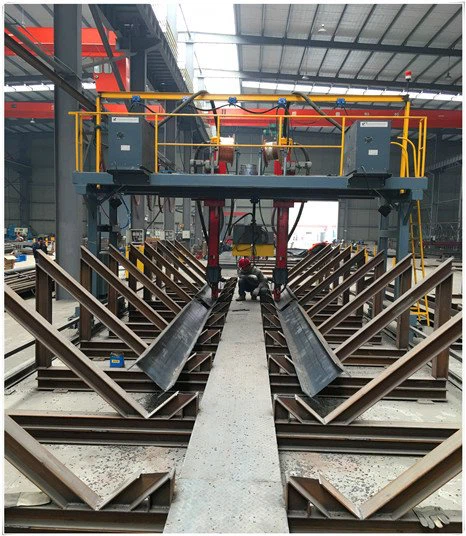

Automatinis suvirinimo aparatas
Ozoninis suvirinimo aparatas

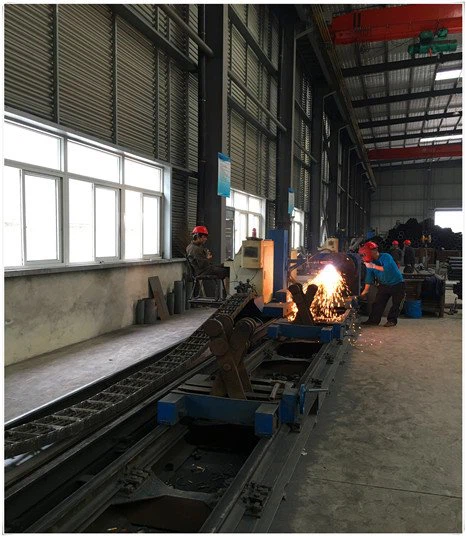

Santvaros plazminio pjovimo mašina
Vamzdžių lenkimo mašina

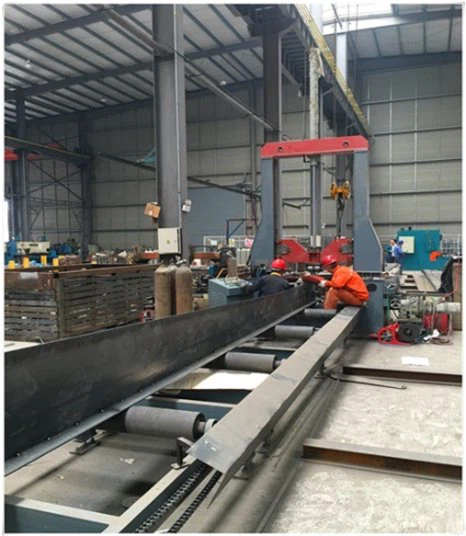

Automatinė surinkimo mašina
Srautinio pūtimo mašina
Jungčių projektavimas ir struktūrinis tęstinumas
Arkos segmentai sujungiami naudojant suprojektuotas jungtis, kurios palaiko konstrukcijos tęstinumą išilgai išlenkto profilio. Jungties konstrukcija užtikrina sklandų jėgos perdavimą, nesukeliant įtempių koncentracijų.
Varžtinės arba suvirintos jungtys skirtos tiek tvirtumui, tiek montavimo efektyvumui užtikrinti.
Ryšio funkcijos apima:
- Suprojektuota jungties geometrija
- Labai{0}}tvirtos varžtinės arba suvirintos jungtys
- Išlygiavimo kontrolė erekcijos metu
- Ilgalaikis{0}}atsparumas nuovargiui
Pamatas ir apkrovos perkėlimas
Kadangi arkos konstrukcijos sutelkia jėgas prie pagrindo, pamatų projektavimas yra labai svarbus. Pagrindai arba juostiniai pamatai yra sukurti taip, kad būtų atsparūs vertikalioms apkrovoms, horizontaliam traukimui ir grunto judėjimui.
Fondo koordinavimas apima:
- Horizontalioji traukos varža
- Inkaro ir pagrindo detalės
- Atsiskaitymų kontrolė
- Grunto sąlygų pritaikymas
Projekto įvestis ir inžinerinis koordinavimas
Kurdami plieninio arkos pastato sprendimą, įvertiname tarpatramio plotį, pastato ilgį, sklypo sąlygas, aplinkos apkrovas ir funkcinius reikalavimus. Remiantis šia įvestimi, optimizuota arkos sistema sukurta siekiant užtikrinti stiprumą, konstravimą ir ilgalaikį veikimą.
↓ ↓ ↓
Siųsti užklausą / Gaukite nemokamą dizaino planą
